28.11.2014

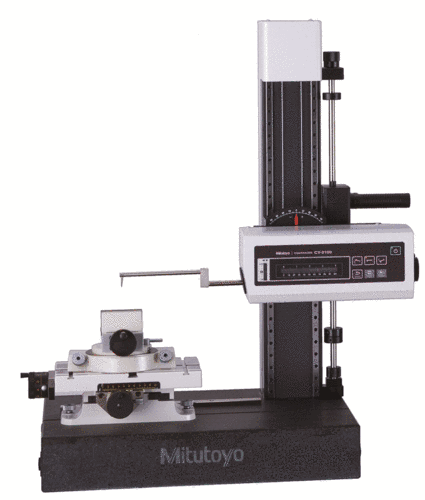

Бързото и точно измерване на контура е това, което стои зад новата и уникална серия измервателни машини Contracer CV-2100 на MITUTOYO.  Обновяването на продуктовата гама на компанията доказва още веднъж голямата иновационна сила на MITUTOYO. Устройството разполага с впечатляваща гъвкавост, лесна оперативност и може да се използва както с гранитна маса и колона, така и на място в производството. Разширените функции с нов дизайн, въз основа на задълбочен анализ на всички операции за измерване на контура, позволяват измерване, което е по-бързо, точно и изненадващо лесно. Никой друг измервателен уред на пазара не предлага такова широко практическо приложение и функционалност.

На разположение на клиентите са измервателен уред версия M4, включващ гранитна стойка, както и вариант N4, който може да се използва както стационарно, така и портативно. Стойката е с бърз ръчен ход по ос Z. Mitutoyo Contracer CV-2100N4 е единственият модел от този тип, който предлага такава функционалност при измерване на контур.

Стационарната машина Contracer CV-2100M4 поддържа уникална нова бърза корекция по оста Z. А натискането само на един бутон дава възможност за бързо, лесно и без усилие ръчно измерване. Скоростта на устройствoтo може да се регулира между 0.02 и 20 mm/sec. Обхватът на измерване се увеличава двойно спрямо предходния модел - до 50 mm по оста Z1 и до 100 mm по оста X, при повишаване на точността - X = (± 2,5 + 0,02L) µm и Z1 = (± 2,5 + I0,1HI) µm.

Потребителят контролира най-важните функции на устройството чрез бутоните, които са разположени върху предния контролен панел, в това число вдигането и свалянето на накрайника, старт на измерването и връщане в начална позиция.

Версията M4 се монтира на 350 mm Z колона и лесно и прецизно може да се регулира за работа под наклон до ±45° спрямо оста чрез завъртане на захвата.

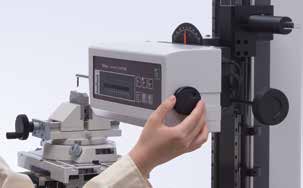

На снимката: Contracer CV-2100 има възможност за прецизни настройки за по-бързо и лесно измерване

Софтуерът на MITUTOYO FORMTRACEPAK, който се предлага стандартно към устройството в комплект, допринася за превръщането на CV-2100 във високоефективен и гъвкав инструмент. Програмата осигурява автоматична оценка на измерванията, анализ на контур и сравняване с CAD профил. Допълнително предимство на софтуера е, че той може да елиминира вариацията на позиционирането на детайла, когато се използват автоматичните програми.

Видео демонстрация на работата с уреда за измерване на контур може да видите тук:

Подробна информация за измервателните машини на MITUTOYO може да получите, когато се свържете с нашите търговци чрез формата за запитване или се обадете на тел. (02) 97 67 256.
